Podstawowymi obciążeniami, które będziemy rozpatrywać w naszych układach są:
Siła skupiona
– Jednostką siły skupionej jest kN
– Wykres momentów jest liniowy (krzywa 1°)
– W miejscu przyłożenia siły na wykresie momentów jest załamanie.
Obciążenie rozłożone
– Jednostką obciążenia rozłożonego jest kN/m
– Wykres momentów jest krzywą 2°
Moment skupiony
– Jednostką momentu jest kNm
– W miejscu jego przyłożenia na wykresie momentów następuje skok o wartość momentu

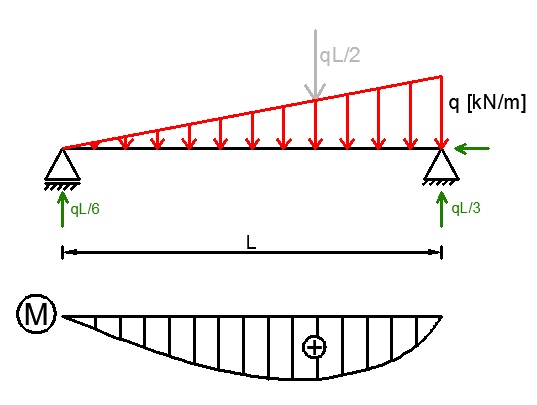

Obciążenie rozłożone po trójkącie
– Jednostką jest kN/m
– Wykres momentów jest krzywą 3°
– Środek ciężkości obciążenia jest w 2L/3
Wspornik
– traktujemy belkę jak ramę lub “usuwamy” wspornik
Usunięcie wspornika polega na przeniesieniu siły do punktu jego przyłożenia oraz obliczeniu momentu od tej siły względem punktu do którego ją sprowadzamy. W naszym przypadku po usunięciu wspornika belka wygląda tak:
